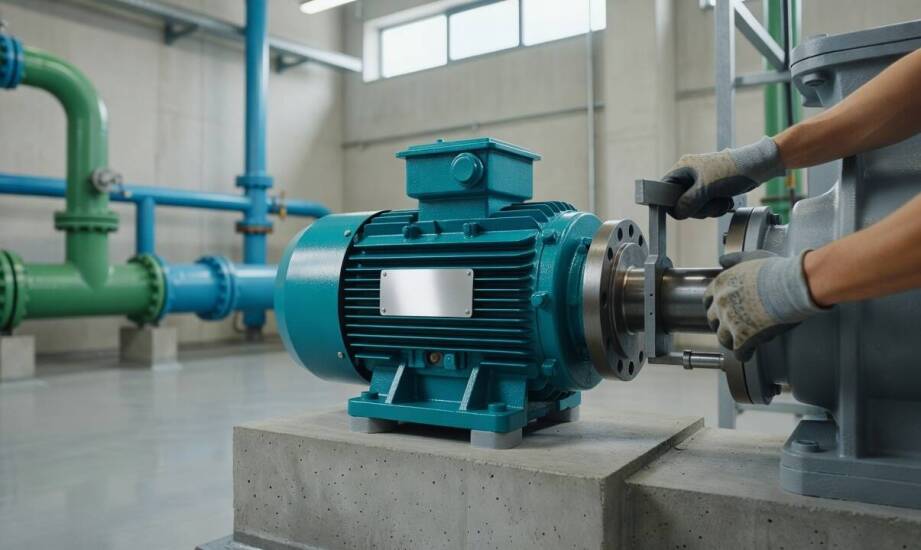

Wymiana silnika przy pompie przemysłowej: które parametry trzeba potwierdzić przed montażem

W zakładach przemysłowych i oczyszczalniach ścieków napędy maszyn wirujących pracują pod ogromnym obciążeniem. Wymiana silnika przy pompie następuje najczęściej po poważnej awarii, podczas gruntownej modernizacji instalacji lub gdy zmieniają się wymogi dotyczące docelowej wydajności układu hydraulicznego. Proces ten wymaga precyzyjnego dopasowania nowego podzespołu do istniejącej infrastruktury. Zamontowanie niewłaściwej jednostki prowadzi do spadku sprawności całego układu, szybkiej degradacji uszczelnień i łożysk, a w skrajnych przypadkach do ponownego zatrzymania linii technologicznej. Przed rozpoczęciem prac instalacyjnych należy wnikliwie zweryfikować parametry techniczne i środowiskowe, aby zapewnić pełną kompatybilność sprzętu.
Przeczytaj również: Wsparcie techniczne i szkolenia dla operatorów wibropras do kostki brukowej
Jakie parametry z tabliczki znamionowej trzeba zweryfikować?
Podstawowym źródłem informacji o charakterystyce napędu jest jego tabliczka znamionowa. Zapisana tam moc wyrażona w kilowatach określa siłę użyteczną przekazywaną bezpośrednio na wał. Wartość ta musi precyzyjnie odpowiadać zapotrzebowaniu hydraulicznemu pompy w jej nominalnym punkcie pracy. Zbyt słaby motor ulegnie przeciążeniu, natomiast przewymiarowany zwiększy zużycie energii elektrycznej i obniży ogólną sprawność układu.
Przeczytaj również: Czas trwania procesu polimeryzacji instalacji gazowej
Prędkość obrotowa podawana w obrotach na minutę wpływa na wydajność oraz wysokość podnoszenia pompy. Nawet niewielkie różnice w tym parametrze powodują zauważalne zmiany w charakterystyce tłoczenia medium. Napięcie zasilania, najczęściej wynoszące 400 V w układzie trójfazowym, oraz częstotliwość 50 Hz muszą bezwzględnie pasować do lokalnej sieci energetycznej.
Przeczytaj również: Jakie są korzyści z integracji systemu dynamicznej informacji pasażerskiej z innymi technologiami?
Kluczowym wskaźnikiem jest sposób pracy, określany symbolem od S1 do S9. Znak S1 oznacza zdolność do pracy ciągłej aż do osiągnięcia stabilnej równowagi cieplnej. Kody S2 i S3 definiują odpowiednio pracę krótkotrwałą oraz przerywaną cykliczną. Prawidłowe odczytanie tego parametru zapobiega spaleniu uzwojeń w urządzeniach, które regularnie uruchamiają się i zatrzymują w zależności od poziomu cieczy w zbiornikach.
Jakie warunki decydują o mechanicznej kompatybilności silnika?
Zgodność elektryczna nie gwarantuje jeszcze sukcesu montażowego. Równie istotne pozostają kwestie budowy zewnętrznej i wymiarów przyłączeniowych. Identyczna średnica i długość wału, odpowiedni typ kołnierza oraz wielkość mechaniczna określana uniwersalną ramą IEC ułatwiają bezproblemowe połączenie obu urządzeń. Odpowiednio dobrana klasa montażowa, na przykład popularna wersja B3 łapowa czy B5 kołnierzowa, warunkuje możliwość osadzenia napędu na dotychczasowej ramie fundamentowej. Brak zgodności wymusza stosowanie specjalnych adapterów lub kosztowne przerabianie mocowań.
Otoczenie, w którym operuje zespół pompowy, narzuca rygorystyczne wymagania wobec szczelności obudowy. W środowisku oczyszczalni ścieków, przy wysokim zapyleniu i obecności rozpryskującej się cieczy, konieczne jest zastosowanie wysokiego stopnia ochrony obudowy. Oznaczenia takie jak IP55 lub IP65 gwarantują skuteczną blokadę przed wnikaniem drobin kurzu oraz strumieniami wody z dowolnego kierunku. Z kolei klasa izolacji, najczęściej oznaczana literami F lub H, odpowiada wyłącznie za odporność termiczną. Określa ona wytrzymałość materiałów izolacyjnych na podwyższoną temperaturę wewnętrzną, co bezpośrednio chroni uzwojenia przed uszkodzeniami cieplnymi podczas intensywnego obciążenia.
Liczba dopuszczalnych rozruchów w określonym przedziale czasu znacząco rzutuje na trwałość całego układu. Wartość ta nie jest stała, a jej limit zależy od czasu pojedynczego startu, charakterystyki cyklu pracy oraz szczegółowych danych katalogowych silnika. Zmienne obciążenie wynikające z dynamiki pompowanej cieczy wpływa na kondycję maszyny mocniej niż sama moc znamionowa. Rzetelna sprzedaż silników elektrycznych opiera si ę na dogłębnej analizie tych wszystkich uwarunkowań. Dobór napędu do istniejącej pompy i osprzętu wymaga analizy momentu rozruchowego oraz bezwładności wirnika.
Właściwa wymiana podzespołu zasilającego w przemysłowych układach pompowych stanowi złożony proces inżynieryjny. Decyzja o zastosowaniu konkretnej jednostki wynika z rygorystycznego zestawienia parametrów elektrycznych, gabarytów mechanicznych i specyfiki środowiska pracy. Tylko wtedy nowe urządzenie będzie sprawnie napędzać pompę bez ryzyka nieplanowanych przestojów. Praktyka serwisowa firmy Z.E.A.N.N. ROTOR potwierdza, że uwzględnienie długoterminowego planu przeglądów eksploatacyjnych znacząco wydłuża żywotność maszyn wirujących. Skrupulatne podejście do specyfikacji technicznej chroni przedsiębiorstwo przed awariami i optymalizuje bieżące koszty utrzymania ruchu.
